Entretoise hexagonale M3 40mm A2-70 en acier inoxydable pour circuit imprimé
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | guanbiao |
| Certification: | ISO9001 |
| Numéro de modèle: | M3 |
| Document: | guanbiao hardware PPT(new)P...DF.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50000 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Sac en plastique + carton + palette |
| Délai de livraison: | 15-20 jours de travail |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | 5000000 |
|
Détail Infomation |
|||
| application du produit: | Empilement de PCB | Fil: | Homme-femme |
|---|---|---|---|
| Délai de mise en œuvre: | 15 ~ 20 jours ouvrables | Bousculade: | Placage de zinc blanc-blanc |
| Matériel: | Acier inoxydable A2-70 (304) | Tolérant: | +/- 0,05 mm |
| Force: | Haut | Spécification: | ISO |
| Quantité: | Paquet de 1000 | Taper: | Écrans de détection |
| Échantillons: | Échantillons gratuits | Facile à installer: | Oui |
| Durée totale: | 40 mm | ||
| Mettre en évidence: | Entretoise hexagonale M3 40mm en acier inoxydable,Entretoise pour circuit imprimé en acier inoxydable A2-70,Entretoise M3 pour circuit imprimé avec tête hexagonale |
||
Description de produit

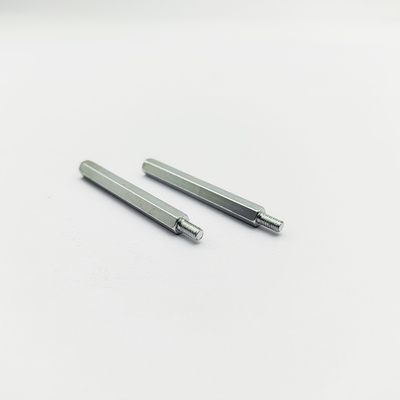

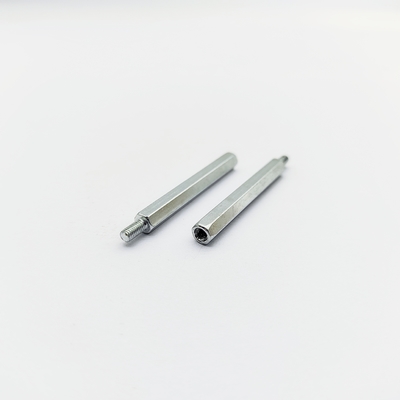

Entretoises hexagonales M3 mâle-femelle. Acier inoxydable A2-70 (304), zingage bleu. Taille H4.75-M3x40+6. Idéal pour les serveurs, les équipements réseau et l'électronique. Longueurs et spécifications de filetage entièrement personnalisables.
Nos Entretoises filetées hexagonales Mâle-Femelle sont des entretoises de précision conçues pour un empilage et un espacement fiables au niveau des cartes dans les assemblages électroniques. Le modèle H4.75-M3x40+6 est doté d'un corps hexagonal pour une installation facile avec une clé standard, avec des filetages mâles à une extrémité (6 mm de long) et des filetages femelles à l'autre (34 mm de profondeur), permettant des connexions flexibles et sécurisées sur de plus longues distances. Fabriquées en acier inoxydable A2-70 (304) et finies avec un zingage bleu-blanc, elles offrent une solution rentable avec une bonne résistance à la corrosion pour les applications intérieures générales, ce qui en fait un élément essentiel de la fabrication électronique.
| Diamètre du filetage | M3 x 0,5 mm |
| Taille de l'hexagone (AF) | 4,75 mm (3/16 pouce) |
| Longueur totale (L) | 40 mm (Entièrement personnalisable) |
| Longueur du filetage mâle (L_m) | 6 mm (Entièrement personnalisable) |
| Profondeur du filetage femelle (L_f) | 34 mm (L - L_m, Entièrement personnalisable) |
| Matériau | Acier inoxydable A2-70 (304) |
| Traitement de surface | Zingage bleu-blanc |
| Résistance à la traction | 700 MPa (min) |
| Personnalisation | Tailles de L, L_m, L_f et de filetage personnalisées (M2-M6) |
- Empilage de PCB : Création de plusieurs couches de cartes de circuits imprimés (PCB) dans les serveurs, les routeurs et les équipements de stockage de données. La longueur de 40 mm est idéale pour créer un espace important pour les composants et la circulation de l'air.
- Espacement des composants : Fournir un espace précis entre les cartes et le châssis pour la dissipation de la chaleur et pour éviter les courts-circuits électriques.
- Montage d'équipement : Fixation de modules, de cartes filles et de disques dans les ordinateurs, les commandes industrielles et les instruments de test.
- Mise à la terre : Établir des chemins de mise à la terre électrique fiables entre les PCB et les boîtiers métalliques.
- Électronique grand public : Utilisé dans les appareils électroménagers, les appareils réseau et les équipements audio/vidéo.
- Sélection de l'outil : Utilisez une clé hexagonale de 3/16 pouce (4,76 mm) pour correspondre à la taille de la tête de l'entretoise.
- Installer le filetage mâle : Vissez le filetage mâle de 6 mm (M3) dans un trou taraudé dans le châssis ou un PCB de base. Serrez fermement à l'aide de la clé hexagonale, mais évitez de trop serrer pour éviter d'endommager les filetages.
- Empiler les composants : Placez la carte ou le composant qui doit être espacé sur l'entretoise installée.
- Fixer l'assemblage : Insérez une vis à métaux M3 (vendue séparément, choisissez une longueur appropriée pour l'application, jusqu'à ~32 mm pour éviter le contact) à travers le composant et dans le filetage femelle de l'entretoise. Serrez la vis pour terminer l'assemblage.
- Configurations personnalisées : Nous pouvons personnaliser les longueurs des filetages mâles et femelles pour répondre aux exigences spécifiques de votre conception et de la hauteur d'empilage.
- Plus de 20 ans d'expérience dans la production de vis et d'expérience dans le développement personnalisé de vis non standard, offrant des solutions rentables et aidant à résoudre les problèmes de la chaîne d'approvisionnement en fixations.
- Équipement de production précis avec toutes les machines importées de Taïwan pour produire des vis de précision et des accessoires de quincaillerie. Des tests d'échantillons gratuits sont disponibles pour la vérification de la compatibilité.
- Système de gestion complet avec de multiples contrôles de qualité stricts pour chaque lot de produits.
- Gestion de compte dédiée pour une collaboration transparente et des services de support système.
Notre équipe de professionnels compétents fournit une assistance complète pour tous les aspects de nos vis d'entretoise hexagonales, y compris des conseils de sélection, des conseils d'installation et une assistance au dépannage. Nous proposons des spécifications détaillées des produits, des fiches de données de sécurité des matériaux et des guides d'installation étape par étape.
Pour des conseils d'entretien et des meilleures pratiques, nos experts fournissent de précieux conseils pour prolonger la durée de vie des produits et maintenir les performances. Nous nous engageons à fournir un service client exceptionnel et à garantir que nos produits répondent aux normes de qualité et de fiabilité les plus élevées.
Nos vis d'entretoise hexagonales sont soigneusement emballées dans des sacs en plastique résistants à l'humidité à l'intérieur de boîtes en carton robustes, avec des matériaux d'emballage pour éviter les mouvements pendant le transport. Les commandes plus importantes sont palettisées et emballées sous film rétractable pour une protection supplémentaire.
Nous expédions en utilisant des services de messagerie fiables avec des informations de suivi fournies pour toutes les commandes.
