Scoupe de détection hexagonale M3 A2-70 en acier inoxydable 20 mm pour l'espacement des PCB
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | guanbiao |
| Certification: | ISO9001 |
| Numéro de modèle: | Personnalisable |
| Document: | guanbiao hardware PPT(new)P...DF.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 50000 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Sac en plastique + carton + palette |
| Délai de livraison: | 15-20 jours de travail |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | 5000000 |
|
Détail Infomation |
|||
| application du produit: | Empilement de PCB | Fil: | Homme-femme |
|---|---|---|---|
| Délai de mise en œuvre: | 15 ~ 20 jours ouvrables | Bousculade: | Placage de zinc blanc-blanc |
| Matériel: | Acier inoxydable A2-70 (304) | Tolérant: | +/- 0,05 mm |
| Force: | Haut | Spécification: | ISO |
| Quantité: | Paquet de 1000 | Taper: | Écrans de détection |
| Échantillons: | Échantillons gratuits | Facile à installer: | Oui |
| Durée totale: | 20 mm | ||
| Mettre en évidence: | M3 vis hexagonale de blocage 20 mm,Entretoise pour circuit imprimé en acier inoxydable A2-70,vis d'arrêt en acier inoxydable avec garantie |
||
Description de produit

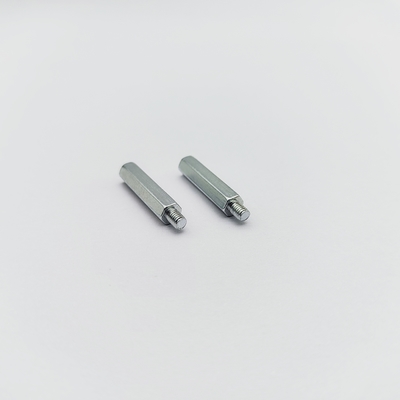

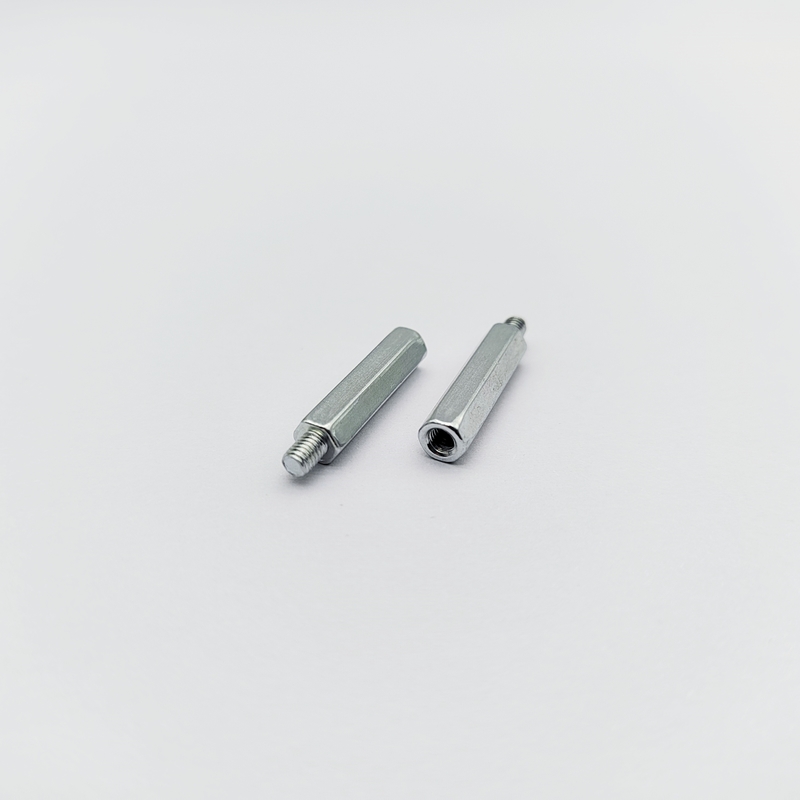

Nos Vis d'entretoise hexagonales mâle-femelle sont des entretoises de précision conçues pour un empilage et un espacement fiables des cartes dans les assemblages électroniques. Le modèle H4.75-M3x20+4 est doté d'un corps hexagonal pour une installation facile avec une clé standard, avec des filetages mâles à une extrémité (4 mm de long) et des filetages femelles à l'autre (16 mm de profondeur), permettant des connexions flexibles et sécurisées. Fabriquées en acier inoxydable A2-70 (304) et finies avec un zingage bleu-blanc, elles offrent une solution rentable avec une bonne résistance à la corrosion pour les applications intérieures générales, ce qui en fait un élément essentiel de la fabrication électronique.
| Diamètre du filetage | M3 x 0,5 mm |
|---|---|
| Taille hexagonale (AF) | 4,75 mm (3/16 pouce) |
| Longueur totale (L) | 20 mm (entièrement personnalisable) |
| Longueur du filetage mâle (L_m) | 4 mm (entièrement personnalisable) |
| Profondeur du filetage femelle (L_f) | 16 mm (L - L_m, entièrement personnalisable) |
| Matériau | Acier inoxydable A2-70 (304) |
| Traitement de surface | Zingage bleu-blanc |
| Résistance à la traction | 700 MPa (min) |
| Personnalisation | Tailles de filetage et de L, L_m, L_f personnalisées (M2-M6) |
- Empilage de PCB : Création de plusieurs couches de circuits imprimés (PCB) dans les serveurs, les routeurs et les équipements de stockage de données.
- Espacement des composants : Fournir un espace précis entre les cartes et le châssis pour la circulation de l'air, la dissipation de la chaleur et le dégagement des composants.
- Montage d'équipement : Fixation de modules, de cartes filles et de disques dans les ordinateurs, les commandes industrielles et les instruments de test.
- Mise à la terre : Établir des chemins de mise à la terre électrique fiables entre les PCB et les boîtiers métalliques.
- Électronique grand public : Utilisé dans les appareils électroménagers, les appareils de mise en réseau et les équipements audio/vidéo.
- Sélection de l'outil : Utilisez une clé hexagonale de 3/16 pouce (4,76 mm) pour correspondre à la taille de la tête de l'entretoise.
- Installer le filetage mâle : Vissez le filetage mâle de 4 mm (M3) dans un trou taraudé dans le châssis ou un PCB de base. Serrez fermement à l'aide de la clé hexagonale, mais évitez de trop serrer pour éviter d'endommager les filetages.
- Empiler les composants : Placez la carte ou le composant qui doit être espacé sur l'entretoise installée.
- Fixer l'assemblage : Insérez une vis à métaux M3 (vendue séparément, longueur maximale recommandée ~14 mm pour éviter de buter dans le trou de 16 mm de profondeur) à travers le composant et dans le filetage femelle de l'entretoise. Serrez la vis pour terminer l'assemblage.
- Configurations personnalisées : Nous pouvons personnaliser les longueurs des filetages mâles et femelles pour répondre aux exigences spécifiques de votre conception et de la hauteur d'empilage.
- Plus de 20 ans d'expérience dans la production de vis et d'expérience dans le développement personnalisé de vis non standard, vous fournissent des vis rentables et vous aident à résoudre la chaîne d'approvisionnement en fixations.
- Équipement de production précis. L'entreprise introduit tous les équipements importés de Taïwan pour produire des vis de précision et des accessoires matériels pour vous. Fournir des tests d'échantillons gratuits pour la vérification de la compatibilité.
- Un système de gestion complet, chaque lot de produits qui quittent l'usine subit de multiples contrôles stricts.
- Gestion de compte dédiée pour une collaboration transparente. Les services de support système vous garantissent la tranquillité d'esprit.
Si vous avez besoin d'une assistance technique ou si vous avez des questions concernant notre produit de vis d'entretoise hexagonale, notre équipe de professionnels compétents est là pour vous aider. Nous fournissons des services de support complets pour tous les aspects de notre vis d'entretoise hexagonale. Des conseils de sélection pour vous assurer d'avoir le bon type et la bonne taille pour votre projet, aux conseils sur les techniques d'installation appropriées, nous avons ce qu'il vous faut.
Nos services d'assistance comprennent des spécifications détaillées des produits, des fiches de données de sécurité des matériaux et des guides d'installation étape par étape. Nous offrons également une assistance de dépannage pour tout problème pouvant survenir lors de l'utilisation de notre vis d'entretoise hexagonale. Que vous soyez un professionnel chevronné ou un passionné de bricolage, nous nous engageons à vous fournir le soutien dont vous avez besoin pour assurer le succès de votre projet.
Pour des conseils d'entretien et les meilleures pratiques, nos experts sont à votre disposition avec de précieux conseils pour prolonger la durée de vie et maintenir les performances de notre vis d'entretoise hexagonale. Nous nous engageons à fournir un service client exceptionnel et à garantir que nos produits répondent aux plus hauts standards de qualité et de fiabilité.
Nos vis d'entretoise hexagonale sont emballées avec soin pour garantir qu'elles arrivent à votre emplacement en parfait état. Chaque paquet contient un nombre spécifique de rivets, maintenus en toute sécurité dans un sac en plastique durable et résistant à l'humidité. Ce sac est ensuite placé à l'intérieur d'une boîte en carton robuste, rembourrée avec des matériaux d'emballage pour éviter tout mouvement pendant le transport.
Les boîtes sont scellées et étiquetées avec des informations sur le produit, y compris la quantité et la taille des rivets, pour une identification facile. Pour les commandes plus importantes ou en vrac, plusieurs boîtes sont placées sur une palette, emballées sous film rétractable et sanglées en toute sécurité pour minimiser le risque de dommages.
Nous expédions nos vis d'entretoise hexagonale en utilisant des services de messagerie fiables pour assurer une livraison rapide et sûre. Des informations de suivi sont fournies pour chaque envoi, vous permettant de suivre l'avancement de votre commande jusqu'à ce qu'elle arrive à votre porte.
Notre usine est en mesure d'accepter des dessins personnalisés. Pour trouver un équilibre entre les détails techniques et la messagerie centrée sur le client, veuillez nous faire savoir si vous devez modifier la description pour mettre en évidence des certifications spécifiques ou d'autres paramètres !
